電子遠傳水表（垂直螺翼）

所屬分類：遠傳水表
點擊次數：
發布日期：2019/05/10
在線詢價

詳細介紹

一、概述

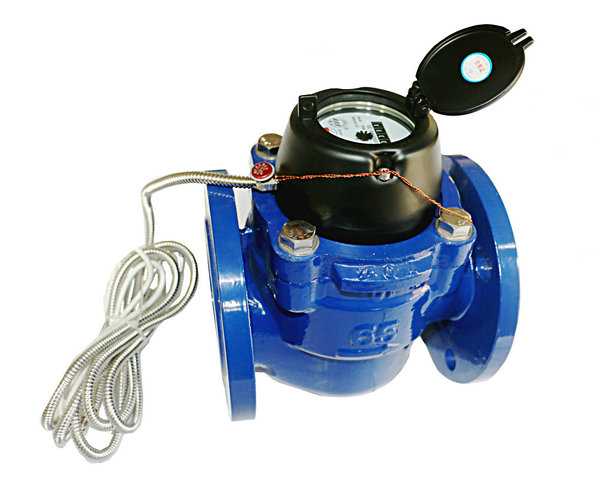

本產品由垂直螺翼基表、光電表的計數部件、表罩組件、金屬軟管組件等組成，通過安裝在字輪兩側的紅外收發對管檢測字輪的位置得出對應于水量的信號，再通過后續系統可實現水表的遠程抄讀及數據管理，就形成了垂直螺翼電子遠傳水表。

該產品是用于計量流經自來水管道水的體積總量的儀表。

該產品具有較寬的量程，適用于流量變化較大的場合；無蝸桿、齒輪傳動機構，葉輪直接驅動計數器，具有較高的傳動效率；內調式結構，有效的防止私自調表；內置不銹鋼濾網，有效的保護計量機構；高耐磨軸承系統，確保產品長期穩定性盒可靠性，顯著提高產品最大流量；可拆卸式機芯結構，便于維修和更換。

二、技術參數

溫度等級：冷水表：T30 熱水表：T30/90

壓力等級： MAP10或MAP16

壓力損失等級：Δp63

上游流場敏感度等級：U5

下游流場敏感度等級：D5

流量參數： Q4/Q3=1.25 Q3/Q1=160

公稱口徑	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁	最小讀數	最大讀數
mm	m³/h				m³
50	50	40	1.6	0.25	0.0005	999，999
80	78.8	63	2.5	0.40	0.0005	999，999
100	125	100	3.8	0.6	0.0005	999，999
150	313	250	10	1.6	0.0005	999，999
200	500	400	16	2.5	0.0005	999，999

通訊接口：

接口形式

接口協議

通訊線定義

RS-485

CJ/T 188-2004

四芯線：

紅色—電源正藍色—電源負

白色—485總線B 黃色—485總線A

主要電氣參數：

接口形式

工作電壓

靜態電流

波特率

RS-485

DC6V～12V

＜1.5mA

1200～9600bps

默認：2400bps

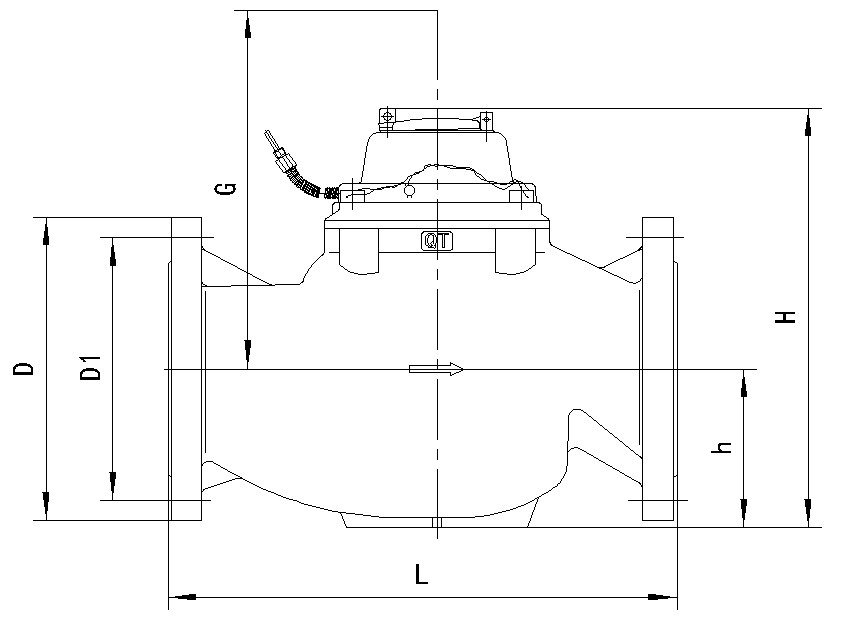

三、外形尺寸


公稱口徑	長	高			連接法蘭GB/T17241.6-1998
	L	H	h	G	法蘭外徑 ΦD1	螺栓孔中心圓直徑ΦD2	連接螺栓 n-M
mm
DN50	280	234	85	274	165	125	4-M16
DN80	225	288	103	350	200	160	8-M16
	370
DN100	250	309	116	356	220	180	8-M16
	370
DN150	500	436	155	571	285	240	8-M20
DN200	500	511	190	390	340	295	8-M20
