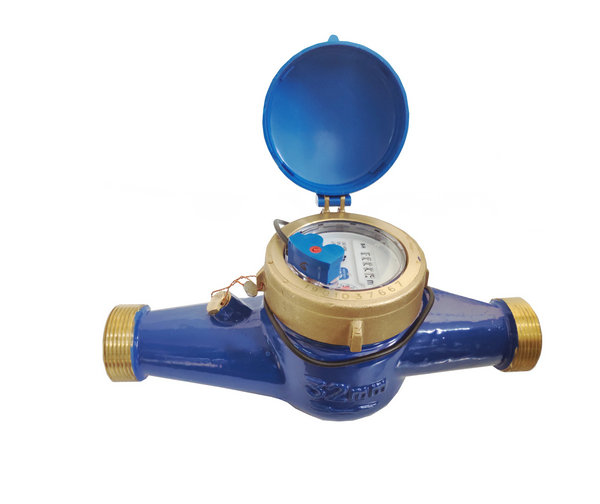

旋翼干式發訊水表

所屬分類：智能基表
點擊次數：
發布日期：2019/01/31
在線詢價

詳細介紹

一、概述

本水表是用于計量流經自來水管道水的體積總量的儀表。對有腐蝕性的液體不能使用。該發訊水表主示值及其變化量的機械信號可轉變成脈沖信號輸出。該表為干式水表，磁性傳動，具有讀數方便、清晰、計量準確、使用壽命長、性能可靠及維修方便等特點，適用于卡式水表和網絡抄表系統。

注：1.本系列水表另有以下幾款可供用戶選擇：

鐵殼水表：LXSG -15～50/FXD

塑料水表：LXSG -15～40/FXD

小機芯水表：LXSG -15(M/N)～20(M/N) /FXD M為8位字輪，N為5位字輪。

二、技術參數

溫度等級：冷水表：T30；熱水表：T30/T90

壓力等級：MAP10

壓力損失等級：Δp63

上游流場敏感度等級：U10

下游流場敏感度等級：D5

三、流量參數

公稱口徑	Q₃/Q₁	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁	最小讀數	最大讀數
mm	Q₃/Q₁	m³/h				m³
15	80	3.1	2.5	0.050	0.031	0.00005	99,999
20	80	5	4	0.080	0.050	0.00005	99,999
25	80	7.9	6.3	0.126	0.079	0.00005	99,999
32	80	12.5	10	0.200	0.125	0.00005	99,999
40	80	20	16	0.320	0.200	0.00005	99,999
50	80	31	25	0.500	0.313	0.00005	99,999

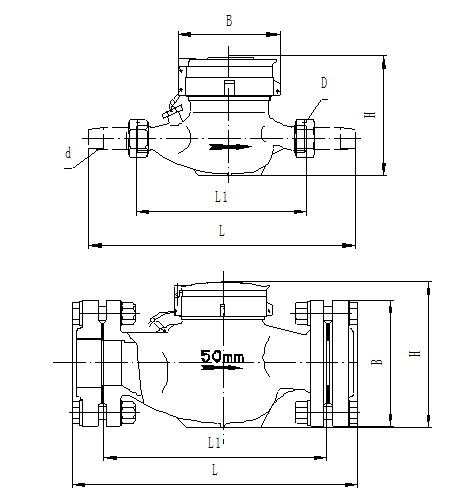

四、外形尺寸


公稱口徑	長L1			長L		寬B	高H		連接螺紋
mm									D	d
15	165		259			99		109	G3/4B	R1/2
20	195	190(銅殼)	299		294(銅殼)	99		109	G1B	R3/4
25	225	260(銅殼)	345		380(銅殼)	104		119	G1 1/4B	R1
32	230	260(銅殼)	354		384(銅殼)	104		119	G1 1/2B	R1 1/4
40	245	300(銅殼)	373		428(銅殼)	125		156	G2B	R1 1/2
50	300		446			125		156	G2 1/2B	R2
50(鐵殼)	280		360			165		181	法蘭連接8-M16
