一、概述

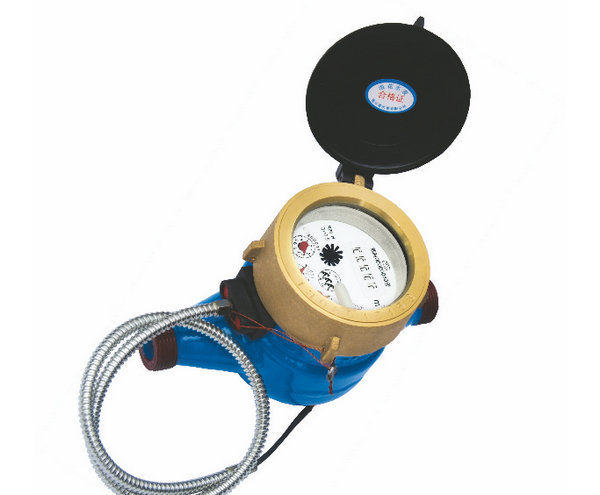

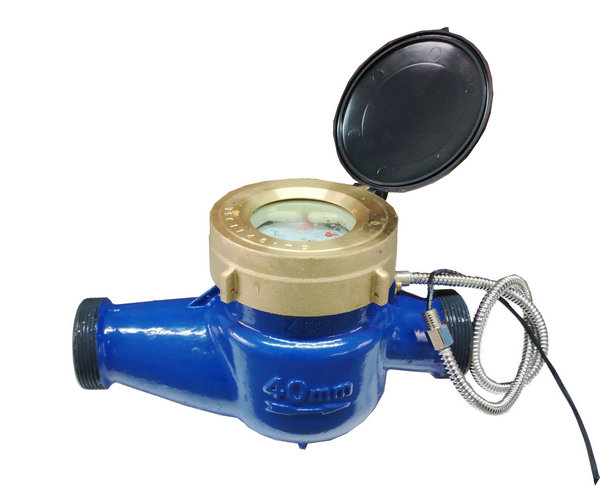

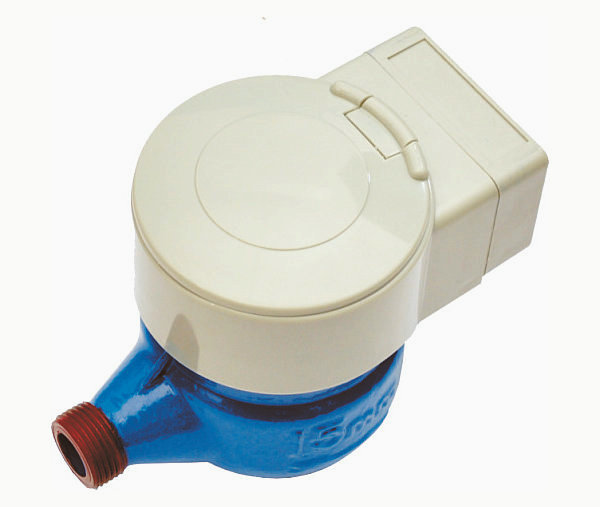

本產品是在普通表的基礎上增加發訊裝置，實現遠程抄表。本產品有帶控制盒款供選擇。控制盒可裝配客戶線路板，控制盒單獨密封，具有一定的防水功能。
二、技術參數
溫度等級：冷水表：T30；熱水表：T30/T90
壓力等級：MAP10
壓力損失等級：Δp63
上游流場敏感度等級：U10
下游流場敏感度等級：D5
三、流量參數
公稱口徑 | 量程比R | 過載流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 最小讀數 | 最大讀數 |
mm | Q3/Q1 | m3/h | m3 | ||||
15 | 80 | 3.1 | 2.5 | 0.050 | 0.031 | 0.00005 | 99,999 |
100 | 0.040 | 0.025 | |||||
20 | 80 | 5 | 4 | 0.080 | 0.050 | 0.00005 | 99,999 |
100 | 0.064 | 0.040 | |||||
25 | 80 | 7.9 | 6.3 | 0.126 | 0.079 | 0.00005 | 99,999 |
100 | 0.101 | 0.063 | |||||
32 | 80 | 12.5 | 10 | 0.200 | 0.125 | 0.00005 | 99,999 |
100 | 0.160 | 0.100 | |||||
40 | 80 | 20 | 16 | 0.320 | 0.200 | 0.00005 | 99,999 |
100 | 0.256 | 0.160 | |||||
50 | 80 | 31 | 25 | 0.500 | 0.313 | 0.00005 | 99,999 |
100 | 0.400 | 0.250 | |||||

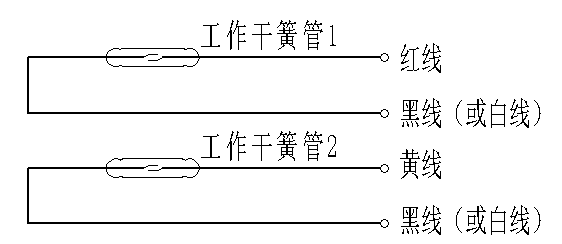

四、線路原理圖
原理：由磁鋼與舌簧開關組成磁性傳感器，每個工作周期由兩個舌簧開關個發出一個開關信號。

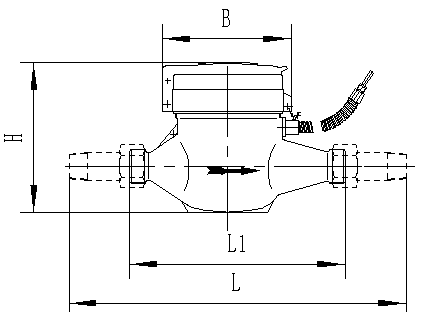

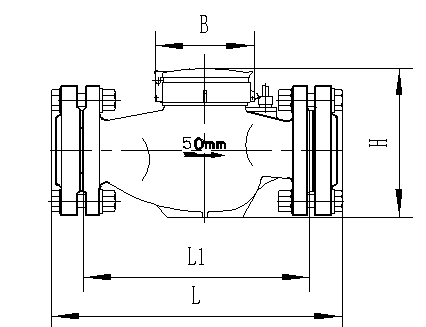

五、外形尺寸
公稱口徑 | 長L1 | 長L | 寬B | 高H | 連接螺紋 | ||
mm | D | d | |||||
15 | 165 | 259 | 98 | 115 | G3/4B | R1/2 | |
20 | 195 | 299 | 98 | 117 | G1B | R3/4 | |
25 | 225 | 345 | 103.5 | 124 | G1 1/4B | R1 | |
32 | 230 | 354 | 103.5 | 124 | G1 1/2B | R1 1/4 | |
40 | 245 | 373 | 125 | 164 | G2B | R1 1/2 | |
50 | 300 | 446 | 125 | 190 | G2 1/2B | R2 | |
50 | 280 | 360 | 165 (法蘭外徑) | 190 | 法蘭連接8-M16 | ||
